小编先要给大家介绍一下,我们要知道氧气充填泵用于将气源瓶中的气体升压到另一气瓶中,使该气瓶内气体达到所需压力值的气体填充设备,它也适用于其它非燃性气体的充填。
氧气充填泵的主要用途是将气体、氮气、二氧化碳等气体从气源瓶中抽出并充填到待充气瓶内,使压力提高到20MPa/30MPa。本说明书仅以充填气体为例介绍,本产品充装气体时,从10MPa的气源瓶加压到20MPa的2L气瓶仅需14秒,远远优于规定的50秒的标准。
氧气充填泵可应用在矿山救护、消防、石油、化工、冶金、医疗、交通、船舶、国防、航空、航天等有关部门。

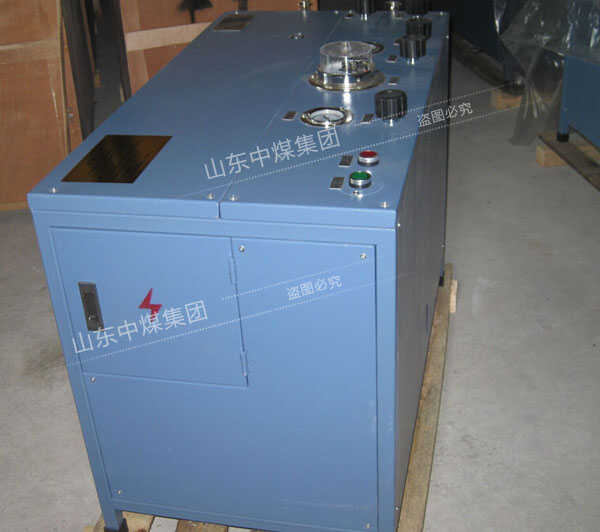

氧气充填泵_YYZ-30型氧气充填泵_YQB-30氧气填充泵_AE102A氧气充填泵
氧气充填泵的工作原理:
通过压缩机上的柱塞不断地往复运动来完成对待充气瓶的氧气充填工作,在一、二级气缸的两端均装有吸气阀、排气阀,其作用是控制气流的方向,吸、排气阀的质量对充气效率有较显著的影响。
当一级柱塞向下运动时,一级气缸内的气体随之膨胀,压力降低,当一级气缸内的压力低于大氧气瓶内气体的压力时,一级吸气阀自动开启,气体由气源瓶流入一级气缸内;当一级柱塞向上运动时,气缸内气体被压缩,压力升高,当其压力大于二级气缸内气体压力时,一级气缸的排气阀和二级气缸的吸气阀均打开,一级气缸内气体便流入二级气缸内;当二级气缸内柱塞向上运动时,二级气缸内的气体被压缩,压力升高,当其压力大于被充气瓶内气体压力时,经二级排气阀通过气水分离器上的单向阀、充气开关流入到被充气瓶内,即完成一次充气。 氧气充填泵用于将气源瓶中的氧气升压到另一气瓶中,使该气瓶内氧气达到所需压力值的氧气填充设备,也适用于将氧气、氮气、二氧化碳等气体从气源瓶中抽出并充填到待充气瓶内。
