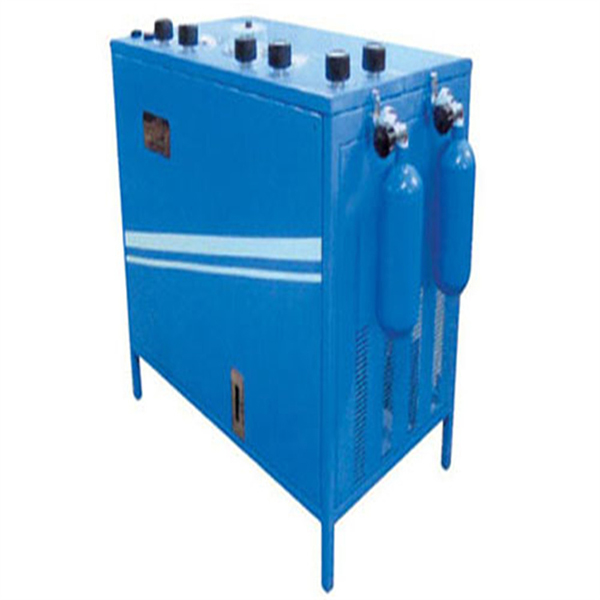

YQB-30氧气填充泵用途，YQB-30氧气填充泵价格
该产品用于将气源瓶中的氧气升压到另一气瓶中,使该气瓶内氧气达到所需压力值的氧气填充设备,也适用于将氧气、氮气、二氧化碳等气体从气源瓶中抽出并充填到待充气瓶内。
YYZ-30型氧气充填泵(以下简称充填泵)采用无油压缩机技术,可自动控制充填压力,将氧气从气源瓶中抽出增压后充填到被充瓶内。该产品主要用于充填氧气呼吸器和压缩氧自救器,具有结构设计合理,使用维护方便等特点。
YQB-30型氧气充填泵有操作面板,压缩机,水箱组,电器部分,电机,箱体部分。 “操纵面板”上固定有电器开关、气体开关、压力表、累时器、指示仪表等。 “压缩机”由曲轴、连秆、十字头构成。
充气压力 30MPa
吸入条件下的排气量 3L/MinLuyigs03
级数 2 压缩比 8
曲轴转数 440N/Min 柱塞行程 30mm 一级柱塞直径 18mm 二级柱塞直径 12mm 三级电动机参数
1、型号 Y100L1—4 2、功率 2.2KW 3、电压 380V AC 4、转数 1410/Min
外形尺寸 860×565×640mm 质量 116Kg
整机工作原理是通过压缩机上的柱塞不断地往复运动来完成对待充气瓶的氧气充填工作,在一、二级气缸的两端均装有吸气阀、排气阀,其作用是控制气流的方向,吸、排气阀的质量对充气效率有较显著的影响。当一级柱塞向下运动时,一级气缸内的气体随之膨胀,压力降低,当一级气缸内的压力低于大氧气瓶内气体的压力时,一级吸气阀自动开启,气体由气源瓶流入一级气缸内;当一级柱塞向上运动时,气缸内气体被压缩,压力升高,当其压力大于二级气缸内气体压力时,一级气缸的排气阀和二级气缸的吸气阀均打开,一级气缸内气体便流入二级气缸内;当二级气缸内柱塞向上运动时,二级气缸内的气体被压缩,压力升高,当其压力大于被充气瓶内气体压力时,经二级排气阀通过气水分离器上的单向阀、充气开关流入到被充气瓶内,即完成一次充气。
