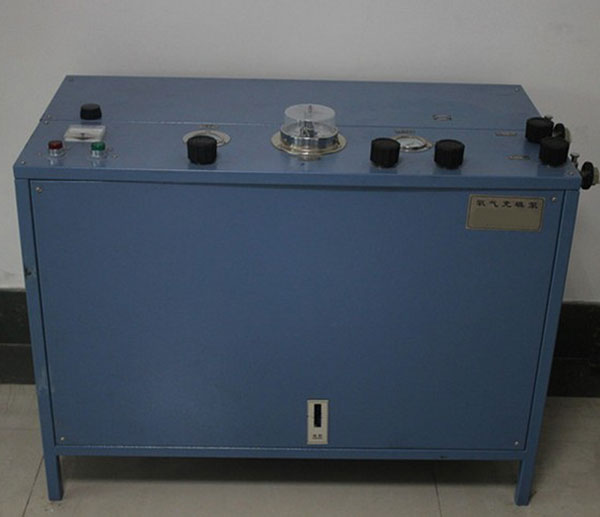

氧气充填泵使用说明

氧气充填泵将氧气从大输气瓶中抽出充填到小容积的氧气瓶内，使其压力提高到30MPa。可作为矿山救护队充填氧气使用，也可供化工、石油、医疗、消防和其它有管部门应用。

氧气充填泵工作原理

在一、二级气缸的两端装有吸气阀、排气阀，其作用是控制气流的一定方向，而吸、排气阀质量的优劣对充气速度的快慢有较显著的影响。

当一级柱塞向下运动时，一级气缸内的气体随之膨胀，压力降低，当一级气缸内的压力低于输气瓶内气体压力时，一级吸气阀自动启开，气体由输气瓶流入一级气缸内；当一级柱塞向上运动时，气缸内气体被压缩，压力升高，当其压力大于二级气缸内气体压力时，一级气缸的排气阀和二级气缸的吸气阀均打开，一级气缸内气体便流入二级气缸内；当二级气缸内柱塞向上运动时，二级气缸内的气体被压缩，压力升高，当其压力大于小氧气瓶内气体压力时，二级排气阀打开，二级气缸内的气体便通过气水分离器上的单向阀流入到小氧气瓶内，即完成一次充气。以后柱塞每往复运动一次即充气一次。

氧气充填泵使用方法

• 使用前的检查：
• 当充填泵工作前，应仔细地检查各部位是否清洁可靠，还应将管路系统中充满30—32Mpa的氧气，用肥皂水检查各处是否漏气。
• 检查曲轴旋转方向与皮带罩上箭头方向是否一致
• 单向阀检查。应关上集合开关进行充气，观察各压力表的变化情况，如果一级排气压力和一级进气压力接近或相等，说明一级气缸的吸、排气阀失灵；如果二级排气压力和一级排气压力接近或相等，说明二级气缸的吸、排气阀失灵。

（4）安全阀可靠性检查。关上集合开关进行充气，当充气压力为31-33Mpa时安全阀自动开启排气。

2、充气过程：

这个过程也就是将氧气从大输气瓶充填到小氧气瓶的操作过程，其过程如下：

（1）分别接上输气瓶及小氧气瓶

（2）打开输气开关、集合开关，使输气瓶内氧气自动地流入小氧气瓶内，直到压力平衡时为止。

（3）关上集合开关，进行充气（观察各压力表的变化），直到小氧气瓶内的压力达到需要时为止（当充气压力30Mpa时，必须选用耐气压为30Mpa的小氧气瓶）。咨询 四零零 零八六 零五三七

（4）打开集合开关，关闭小氧气瓶开关及接小瓶开关，并打开放气开关，放出残余气体后，卸下小氧气瓶。

（5）再次进行充气时，应按上述重复进行。

氧气充填泵使用注意事项

• 应接好冷却水箱的自来水，并应畅通无阻，以降低温度。
• 充气时气缸表面温度升高较快（大约有60℃左右），这是正常的现象。
• 确定电接点压力表自动停泵的控制压力应大于安全阀的排气压力，即在正常情况下应有安全阀起作用，电接点压力表的自动控制仅在例外情况下起安全保护作用。
• 每次充气前，应将充填泵空运转几分钟，观察各部件运行是否正常，运行正常后进行充气；一旦发现有噪音及其它不正常现象时，应停泵修理，正常后使用。
• 充填泵运行一定时间后，如发现气缸漏气时，可将气缸卸下，用专用搬子拧紧压紧螺帽（每次拧紧螺帽深度为1—5扣左右）如压紧螺帽已拧到头时，可更换压紧螺帽继续压紧使用，并将气缸再接装在充填泵上继续使用。

（6）充填泵工作完毕后应切断电源，关闭输气瓶开关，并从气水分离器中放出冷凝水。

（7）必须选用额定压力为30Mpa的小氧气瓶进行30Mpa压力的氧气充填。
